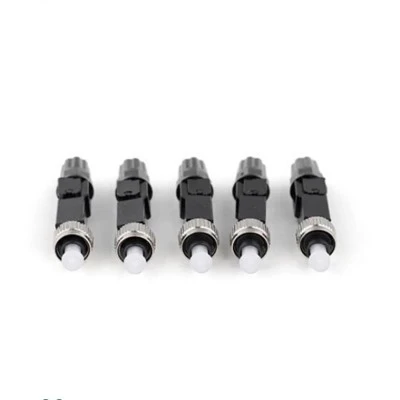

Fiber Fast Connector

Για να διατηρηθεί η σωστή λειτουργία του εξοπλισμού, είναι θεμελιώδης ο τακτικός καθαρισμός και η συντήρηση. Ο σύνδεσμος οπτικών ινών ως απαραίτητο στοιχείο του οπτικού δικτύου, συνδέεται συνήθως με ένα βραχυκυκλωτήρα ινών και στη συνέχεια συνδέεται σε διακόπτη ή δρομολογητή. Οι ειδικοί στις τηλεπικοινωνίες μελετούν ότι ο καθαρισμός του συνδετήρα οπτικών ινών είναι μία από τις πιο σημαντικές διαδικασίες προληπτικής συντήρησης για την αποφυγή πρόωρης βλάβης του συστήματος. Συνήθως ένα μικρόμετρο σωματίδιο σκόνης είναι πολύ μικρό για να βρεθεί, αλλά μπορεί να μπλοκάρει έως και το ένα τοις εκατό του φωτός και να προκαλέσει απώλεια σήματος. Αυτός είναι ο λόγος για τον οποίο είναι τόσο σημαντικό να μάθετε πώς να καθαρίζετε τον γρήγορο σύνδεσμο ινών.
Προετοιμασία για τη διαδικασία καθαρισμού
● Ελέγχετε πάντα τους συνδέσμους ή τους προσαρμογείς πριν ξεκινήσετε τη διαδικασία καθαρισμού.
● Χρησιμοποιήστε το περίβλημα του συνδετήρα για να συνδέσετε ή να αποσυνδέσετε μια ίνα.
● Απενεργοποιήστε τυχόν πηγές λέιζερ προτού επιθεωρήσετε και καθαρίσετε τους συνδέσμους ινών.
● Αποσυνδέστε τα καλώδια και στα δύο άκρα και αφαιρέστε τον συνδεόμενο δέκτη από το πλαίσιο.
● Αποθηκεύστε τα αχρησιμοποίητα προστατευτικά καπάκια σε ένα επανασφραγιζόμενο δοχείο για να αποτρέψετε τη μεταφορά σκόνης στην ίνα.
● Απορρίψτε τυχόν χρησιμοποιημένα χαρτομάντιλα ή μάκτρα.
Διαδικασία καθαρισμού συνδετήρα οπτικών ινών
Βήμα 1:Επιθεωρήστε τον σύνδεσμο οπτικών ινών, το εξάρτημα ή το διάφραγμα με ένα ινοσκόπιο.
Βήμα 2:Εάν ο σύνδεσμος είναι βρώμικος, καθαρίστε τον με τεχνική στεγνού καθαρισμού.
Στεγνό καθάρισμα:Χρησιμοποιώντας ένα καθαριστικό κασέτας με ρολό (δείτε την παρακάτω εικόνα) με μέτρια πίεση, σκουπίστε την ακραία όψη του συνδετήρα πάνω σε ένα πανί στεγνού καθαρισμού (ένα σάρωση ανά έκθεση) προς μία κατεύθυνση. Για γυαλισμένους συνδέσμους φυσικής επαφής υπό γωνία (APC), βεβαιωθείτε ότι ολόκληρη η τελική επιφάνεια συνδυάζεται με το πανί καθαρισμού. Το στεγνό καθάρισμα θα απομακρύνει γενικά την ατμοσφαιρική μόλυνση και θα πρέπει να επιχειρείται πρώτα. Επιθεωρήστε την ακραία όψη του συνδετήρα για μόλυνση μετά τον καθαρισμό.
Βήμα 3:Επιθεωρήστε τη φίσα.
Βήμα 4:Εάν ο σύνδεσμος είναι ακόμα βρώμικος, επαναλάβετε την τεχνική στεγνού καθαρισμού.
Βήμα 5:Επιθεωρήστε τη φίσα.
Βήμα 6:Εάν ο σύνδεσμος εξακολουθεί να είναι βρώμικος, καθαρίστε τον με τεχνική υγρού καθαρισμού και αμέσως μετά στεγνό καθάρισμα για να διασφαλίσετε ότι δεν θα μείνουν υπολείμματα στην τελική επιφάνεια.
Υγρός καθαρισμός:Βρέξτε ελαφρά ένα τμήμα ενός μαντηλιού χωρίς χνούδι με διάλυμα καθαρισμού οπτικών ινών (ή > 91% ισοπροπυλική αλκοόλη) και εφαρμόζοντας μέτρια πίεση, σκουπίστε πρώτα την ακραία όψη στην υγρή περιοχή και μετά σε μια στεγνή περιοχή για να καθαρίσετε πιθανά υπολείμματα από την τελική επιφάνεια . Για γυαλισμένους συνδέσμους APC, βεβαιωθείτε ότι ολόκληρη η τελική επιφάνεια συνδυάζεται με τα μαντηλάκια καθαρισμού. Ο υγρός καθαρισμός είναι πιο επιθετικός από το στεγνό καθάρισμα και θα αφαιρέσει την ατμοσφαιρική μόλυνση καθώς και τα ελαφρά υπολείμματα λαδιού και μεμβράνες.
Βήμα 7:Επιθεωρήστε ξανά τον σύνδεσμο.
Βήμα 8:Εάν η ρύπανση εξακολουθεί να μην μπορεί να αφαιρεθεί, επαναλάβετε τη διαδικασία καθαρισμού μέχρι να καθαρίσει η τελική επιφάνεια.
Σημείωση:Ποτέ μην χρησιμοποιείτε οινόπνευμα ή υγρό καθάρισμα χωρίς τρόπο να βεβαιωθείτε ότι δεν αφήνει υπολείμματα στο τελικό πρόσωπο. Ή θα προκαλέσει ζημιά στον εξοπλισμό.
● Αποφύγετε αυτά τα κοινά λάθη
● Μην χρησιμοποιείτε διαδικασία καθαρισμού που θα αφήσει υπολείμματα στην τελική επιφάνεια. Οι διαδικασίες με αλκοόλ ή υγρού καθαρισμού είναι οι πιο συνηθισμένες διαδικασίες που αφήνουν υπολείμματα στην επιφάνεια των συσκευών.
● Μην αγγίζετε τα προϊόντα χωρίς να είναι σωστά γειωμένα.
● Μη συνδέετε την ακραία επιφάνεια των συνδετήρων ινών.
● Μην στρίβετε και μην τραβάτε το καλώδιο ινών με δύναμη.
● Μη συνδέετε οπτική ίνα σε ινοσκόπιο ενώ τα λέιζερ του συστήματος είναι ακόμα ενεργοποιημένα.
● Μην αγγίζετε την καθαρισμένη περιοχή με μπατονέτα, χαρτομάντιλο ή ύφασμα καθαρισμού.
● Μην επαναχρησιμοποιείτε χαρτομάντιλα ή μάκτρα.
● Μην αγγίζετε ένα τμήμα του χαρτομάντιλου ή του στυλεού.
● Μη χρησιμοποιείτε αλκοόλ γύρω από ανοιχτή φλόγα ή σπινθήρα.

Η δοκιμή των ταχέων συνδέσμων οπτικών ινών περιλαμβάνει κυρίως τη δοκιμή απώλειας εισαγωγής και απώλειας ανάκλασης. Η απώλεια εισαγωγής αναφέρεται στον βαθμό πρόσκρουσης της εισαγωγής του συνδετήρα στη μετάδοση σήματος, ενώ η απώλεια ανάκλασης αναφέρεται στον λόγο της φωτεινής ισχύος που ανακλάται πίσω από την ακραία επιφάνεια του συνδετήρα προς την προσπίπτουσα ισχύ φωτός. Κατά τη διάρκεια των δοκιμών, θα πρέπει να χρησιμοποιούνται εξειδικευμένα όργανα και εργαλεία δοκιμών για να ακολουθούνται τα προβλεπόμενα βήματα δοκιμών. Τα αποτελέσματα της δοκιμής θα πρέπει να πληρούν τις αντίστοιχες τυπικές απαιτήσεις για τη διασφάλιση της απόδοσης και της αξιοπιστίας του συνδετήρα.
Για να ελέγξετε τις γρήγορες συνδέσεις οπτικών ινών, μπορείτε να ακολουθήσετε αυτά τα βήματα:
1. Συνδέστε τον εξοπλισμό δοκιμής στον γρήγορο σύνδεσμο. Αυτό μπορεί να γίνει χρησιμοποιώντας ένα μετρητή ισχύος οπτικών ινών ή ένα οπτικό ανακλασόμετρο πεδίου χρόνου (OTDR).
2. Ελέγξτε τη σύνδεση για σωστή ευθυγράμμιση. Βεβαιωθείτε ότι οι ακραίες επιφάνειες των ινών είναι σωστά ευθυγραμμισμένες και ότι δεν υπάρχει ορατή ζημιά ή μόλυνση στην επιφάνεια.
3. Μετρήστε την απώλεια εισαγωγής. Χρησιμοποιήστε το μετρητή ισχύος ή το OTDR για να μετρήσετε την απώλεια σήματος ή τα επίπεδα ισχύος μέσω του βύσματος.
4. Επαληθεύστε την απώλεια επιστροφής. Μετρήστε την ισχύ του ανακλώμενου σήματος χρησιμοποιώντας το OTDR για να βεβαιωθείτε ότι ο σύνδεσμος έχει καλή απώλεια επιστροφής.
5. Ελέγξτε για συνέχεια. Ελέγξτε τη συνέχεια του βύσματος βεβαιώνοντας ότι το σήμα οπτικής ίνας διέρχεται από τον σύνδεσμο χωρίς διακοπή.
6. Επαναλάβετε τη δοκιμή με το αντίθετο άκρο του συνδετήρα. Οι δοκιμές πρέπει να επαναληφθούν και για τα δύο άκρα του συνδετήρα.
7. Καταγράψτε τα αποτελέσματα. Τεκμηριώστε τα αποτελέσματα των δοκιμών για μελλοντική αναφορά και σύγκριση με τις προδιαγραφές του κατασκευαστή.
